差動保護的動作特性依賴于各側電流矢量的正確配合?，F(xiàn)場調試與定期校驗過程中，準確分析各通道的矢量關系，是確保保護裝置正確動作的重要環節。武漢特高壓的六路差動保護矢量分析儀，正是針對這一專業測試需求而開發，致力于為保護回路的多點同步測量工作提供一種技術選擇。

產品核心功能與技術特點

該分析儀的設計著眼于現場測試的實用需求，在多路信號同步采集、數據分析處理及操作便捷性方面進行了充分考慮。

多通道同步測量與數據處理設備配備六個獨立測量通道，能夠同時對多路電流信號進行采集與分析。各通道采用同步采樣技術，確保了測量數據的時間一致性。測試過程中，儀器實時顯示各通道的電流幅值、相位角及其相對于參考通道的相角差，為保護定值的校驗提供直觀參考依據。

圖形化顯示與智能分析分析儀采用大尺寸彩色液晶顯示屏，能夠以矢量圖、波形圖等多種形式展示測量結果。矢量圖顯示功能有助于直觀判斷各側電流的相位關系，為保護裝置的相量檢查提供便利。設備內置算法可自動計算差動電流與制動電流，簡化了測試流程。

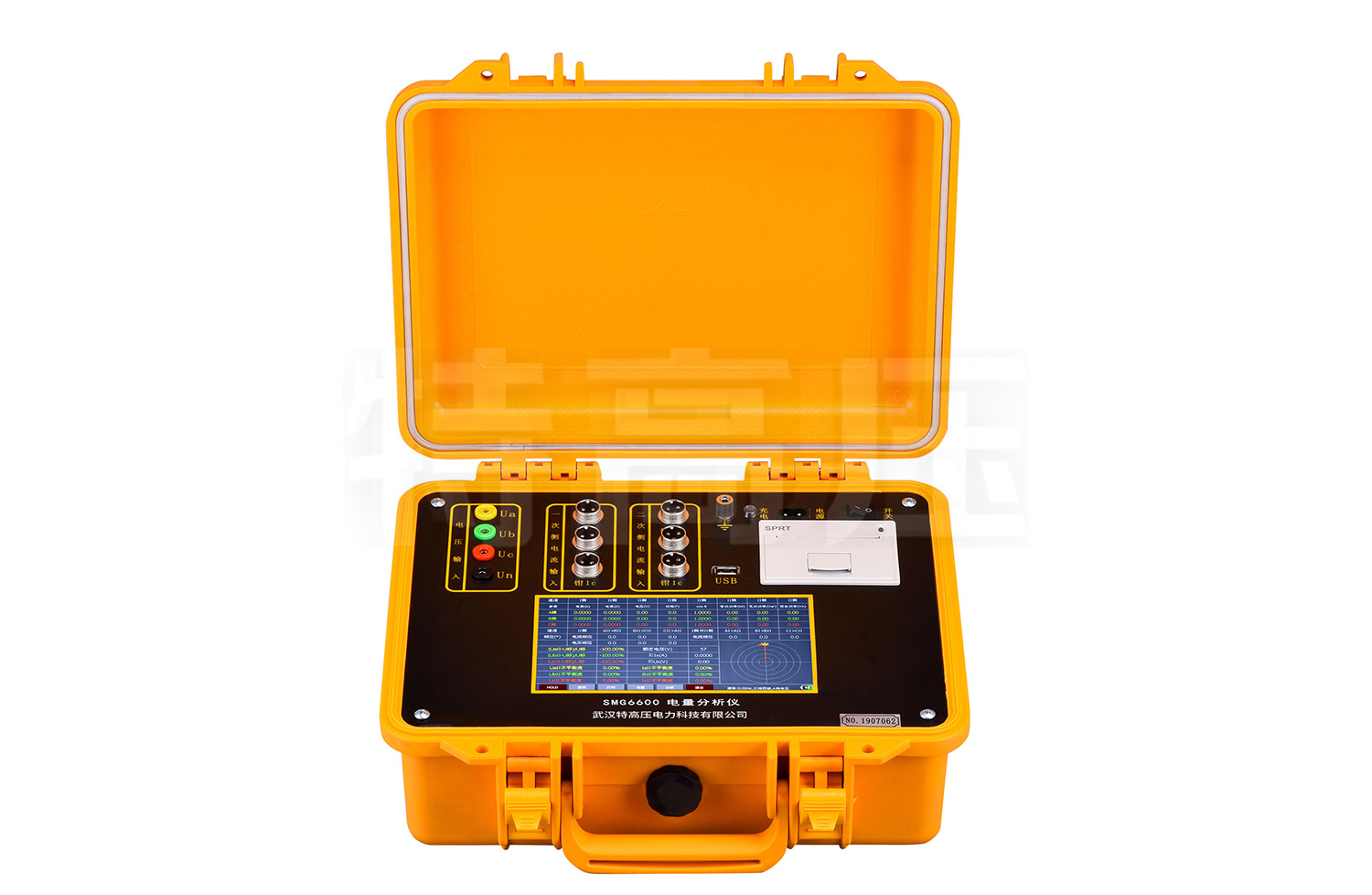

便攜式設計與現場應用考慮到變電站現場作業環境，儀器采用堅固的便攜式機箱，并配備高容量鋰電池組，滿足連續工作的需求。整體結構緊湊，重量控制得當，便于在不同測試地點之間移動使用。

典型應用場景

該分析儀主要適用于以下測試場合：

• 變壓器差動保護調試：對新安裝或檢修后的變壓器差動保護裝置進行矢量關系驗證。

• 保護裝置定期校驗：按照繼電保護檢驗規程，對運行中的差動保護回路進行周期性測試。

• 故障分析診斷：當差動保護裝置誤動或拒動時，通過對多路電流矢量的同步測量，協助分析故障原因。

技術支持與服務參考

武漢特高壓在產品應用方面能夠提供相應的技術協助。公司在繼電保護測試領域積累的經驗，使其技術團隊在測試接線、數據分析等方面可為用戶提供必要的支持。

總結

該六路差動保護矢量分析儀通過多通道同步采集技術、圖形化數據分析功能以及針對現場使用需求的優化，在繼電保護系統測試中發揮著積極作用。對于重視保護裝置可靠性的用戶而言，將其納入測試設備配置范圍，是一個值得考慮的技術方案。
